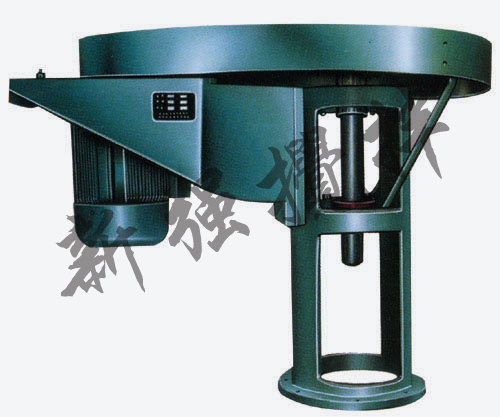

                                            | 1、概述 本系列是在原化工部標準HG5-747-78的基礎上改進和發展的產品,其中PV型肛用窄V帶傳動,效率高,壽命長;PT型采用同步齒形帶傳動,其外形緊湊,傳動比準確,無滑差又節能。
 本系列減速機輸出軸只有一種形式,并配套供應夾殼聯軸器(HG5-213-65),若有特殊要求,須在訂貨時說明。
 本系列允許正反方向運轉,也可用于有防爆要求的場合,除配上防爆電機外,還須配上專用防靜電V帶。
 |
                                            |  |
                                            | 2、減速機選型表  |
                                            |  |
                                            |

                                                |

                                                    | 傳動比i | 4.53 | 3.63 | 4.53 | 3.63 | 2.96 | 減速機型號  |
                                                    | 輸出轉速  | 200 | 250 | 320 | 400 | 500 |
                                                    | 電機功率  | 6電1000r/min | 4電1500r/min |
                                                    | P/n代號  |
                                                    | 0.55 | ×  | ×  | 1 | 3 | 7 | PA2PV1
 PT1
 |
                                                    | 0.75 | ×  | 1/6 | 2 | 4 | 8 |
                                                    | 1.1 | 2/6 | 3/6 | 11 | 5 | 9 |
                                                    | 1.5 | 5/6 | 4/6 | 12 | 6 | 10 |
                                                    | 2.2 | 6/6 | 7/6 | 16 | 13 | 14 | PA4PV2,PT2
 |
                                                    | 3.0 | 1/6 | 8/6 | 17 | 19 | 15 |
                                                    | 4.0 | 2/6 | 3/6 | 18 | 20 | 22 | PB4PV3,PT3
 |
                                                    | 5.5 | 1/6 | 4/6 | 1 | 21 | 23 |
                                                    | 7.5 | 2/6 | 4/6 | 2 | 4 | 7 | PC3PV4
 PT4
 |
                                                    | 11 | 3/6 | 5/6 | 3 | 5 | 8 |
                                                    | 15 | ×  | 6/6 | 1 | 6 | 9 |
                                                    | 18.5 | ×  | ×  | 2 | 3 | 5 | PC5PV5,PT5
 |
                                                    | 22 | ×  | ×  | ×  | 4 | 6 |  |  |  |
                                            |  |

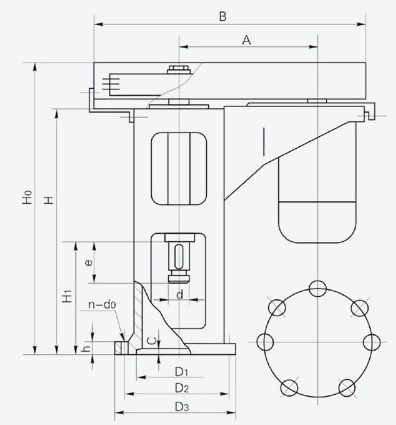

                                            | 3、P型減速機主要參數及尺寸  |
                                            |  |
                                            |

                                                | 機型號  | 輸出軸直徑d | 許用出軸扭矩  | 中心距A | 傳動比  | 外形及安裝尺寸  | 減速機自重  |
                                                | PA,PBPC,PV
 | PT | B | H0 | H | H1 | e | D1H8
 | D2 | D3 | C | h | n-d0 |
                                                | PA,PBPC,PV
 | PT |
                                                | PA3,PV1PT1,PA4
 PV2,PT2
 | 30k6 | 58 | 286 | 260 | 4.53 | 790 | 470 | 770 | 645 | 343 | 75 | 240 | 285 | 315 | 5 | 16 | 6-14 | 123 |
                                                | 325 | 308 |
                                                | 3.63 | 2.96 |
                                                | PB4PV3
 PT3
 | 40k6 | 135 | 423 | 364 | 4.53 | 985 | 820 | 935 | 780 | 406 | 95 | 260 | 320 | 355 | 6 | 18 | 6-18 | 220 |
                                                | 432 | 3.63 |
                                                | 440 | 2.96 |
                                                | PC3,PV4,PT4,/PC5,PV5,PT5
 | 55m6/65m/6
 | 360/720
 | 654 | 485 | 4.53 | 1400 | 1150 | 1000 | 850 | 450 | 125/145
 | 325 | 400 | 435 | 6 | 22 | 8-18 | 400/485
 |
                                                | 654 | 3.63 |
                                                | 643 | 2.96 |  |
                                            |  |
                                            | 注:PB4若選用帶括弧的安裝尺寸,訂貨時請注明。  |  |
