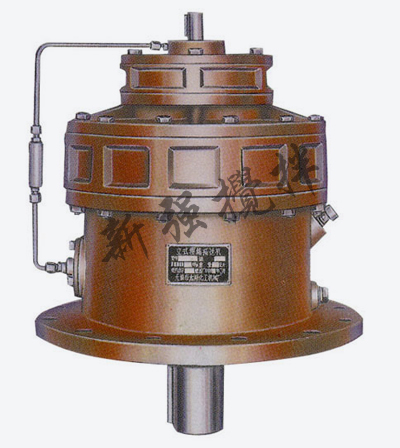

                                              1、擺線針輪減速機的使用范圍:擺線針輪減速機是依照少齒差行星傳動原理,擺線針齒嚙合實現減速機的一種機械,該機分臥式、立式、雙軸型和直聯型等裝配方式,是冶金、礦山、建筑、化工、紡織、輕工業等行業的設備。

   2、擺線針輪減速機的主要特點:a、減速比大、效率高:一級傳動減速比為9-87,雙級傳動減速比為121-7569,多級組合可達數萬,且針齒嚙合系套式滾動摩擦,嚙合表面無相對滑動,故一級減速效率達94%。
 b、運轉平穩、噪音低:在運轉中同時接觸的齒數較多,重合度大,運轉平穩,過載能力強,振動和噪音低,各種規格的機型噪音均在85dB(A)以下。
 c、使用可靠,壽命長:因主要零件是采用高碳合金鋼淬火處理(HRC58-62),再精磨而成,且擺線齒與針齒套合傳遞至針齒形成滾動摩擦時,摩擦系數小,使嚙合區無相對滑動,磨損小,所以經久耐用。
 d、結構緊湊,體積?。号c同功率的其它減速機相比,重量體積小1/3以上,由于是行星傳動,輸入軸和輸出軸在同一軸線上,以獲得盡可能小的尺寸。

   3、擺線針輪減速機型號標定法: |

                                            |  |

                                            |  |

                                            | 單級傳動: |

                                            |

                                                  |  |  | 電動機功率為0.55KW 減速比為23
 型號為10(X系列用相應X型號表示)

 配置Y系列電動機
 臥式安裝(立式安裝用L表示)。
 B系列擺線針輪減速機(X系列用X表示)
 |  |

                                            |  |

                                            | 雙級傳動 |

                                            |  |

                                            |

                                                  |  |  | 電動機功率為0.55KW 減速比為473
 型號為13號與11號組合(X系列用相應X型號表示)

 配置Y系列電動機
 雙級傳動
 臥式安裝(立式安裝用L表示)
 B系列擺線針輪減速機(X系列用X表示)
 |  |

                                            |  |

                                            | 注:型號表示法中字母D代表配置Y系列電動機   |


                                            |  |

                                            | 擺線針輪減速機型號對照表(承載能力) |

                                            |

                                                  | 減速機系列  | 型號對照  |
                                                  | X系列  | X2 | X3 | X4 | X5 | X6 | X7 | X8 | X9 | X10 | X11 | X12 |
                                                  | B系列各種型號  | B10 | B11 | B12 | B13 | B14 | B15 | B16 | B17 | B18 | B19 |  |
                                                  | B0 | B1 | B2 | B3 | B4 | B5 | B6 | B7 | B8 | B9 |  |
                                                  | B12 | B15 | B18 | B22 | B27 | B33 | B39 | B45 | B55 | B65 |  |
                                                  | B120 | B150 | B180 | B220 | B270 | B330 | B390 | B450 | B550 | B650 |  |  |

                                            |  |

                                            | BLE、BLED、XLE、XLED型(雙級)外形及安裝尺寸 |

                                            |  |

                                            |  |

                                            |  |

                                            |

                                                | 機號  | 外型尺寸  | 安裝尺寸  | 軸端尺寸  | 重量  |
                                                | H | M | J | E | F | G | N | P | Q | R | S | B | C | D | L | b | c | d | Y | BLE | BLED(約)  |
                                                | BLE | BLED |  |

                                            |  |

                                            | BLE、BLED120-195號  |

                                            |  |

                                            |

                                                | B120 | 368 | 319 | 260 | 附件
 | 70 | 15 | 11 | 6 | 200 | 230 | 4 | M8 | 14 | 48.5 | 45 | 60 | 5 | 17 | 15 | 22 | 50 | BLE重
 量
 +
 電
 動
 機
 重
 量
 |
                                                | 130 | 417 | 373 | 340 | 80 | 20 | 13 | 6 | 270 | 310 | 5 | M12 | 16 | 59 | 55 | 74 | 5 | 17 | 15 | 22 | 85 |
                                                | 131 | 443 | 373 | 340 | 80 | 20 | 13 | 6 | 270 | 310 | 5 | M12 | 16 | 59 | 55 | 74 | 6 | 20.5 | 18 | 35 | 95 |
                                                | 141 | 505 | 435 | 400 | 101 | 22 | 15 | 8 | 320 | 360 | 5 | M12 | 20 | 74.5 | 70 | 92 | 6 | 20.5 | 18 | 35 | 145 |
                                                | 142 | 534 | 459 | 400 | 101 | 22 | 15 | 8 | 320 | 360 | 5 | M12 | 20 | 74.5 | 70 | 92 | 6 | 24.5 | 22 | 40 | 160 |
                                                | 152 | 635 | 535 | 490 | 120 | 30 | 18 | 12 | 400 | 450 | 5 | M16 | 25 | 95 | 90 | 113 | 6 | 24.5 | 22 | 40 | 240 |
                                                | 153 | 643 | 547 | 490 | 120 | 30 | 18 | 12 | 400 | 450 | 5 | M16 | 25 | 95 | 90 | 113 | 8 | 33 | 30 | 55 | 260 |
                                                | 163 | 741 | 645 | 580 | 139 | 35 | 22 | 12 | 460 | 520 | 8 | M20 | 28 | 106 | 100 | 130 | 8 | 33 | 30 | 55 | 460 |
                                                | 174 | 863 | 754 | 650 | 182 | 40 | 22 | 12 | 520 | 590 | 10 | M24 | 28 | 116 | 110 | 142 | 10 | 38 | 35 | 62 | 690 |
                                                | 185 | 863 | 983 | 880 | 210 | 50 | 38 | 12 | 680 | 800 | 10 | M30 | 32 | 137 | 130 | 202 | 14 | 48.5 | 45 | 70 | 1340 |
                                                | 195 | 1502 | 1350 | 1160 | 370 | 50 | 39 | 12 | 900 | 1020 | 10 | M42 | 45 | 190 | 180 | 330 | 14 | 48.5 | 45 | 70 |   |  |  |

                                            |  |

                                            | XLE、XLED42-128號  |

                                            |  |

                                            |

                                                | X42 | 376 | 323 | 260 | 附件
 | 79 | 20 | 12 | 6 | 200 | 230 | 4 | M8 | 14 | 48.5 | 45 | 64 | 5 | 17 | 15 | 22 | 50 | XLE重
 量
 +
 電
 動
 機
 重
 量
 |
                                                | 53 | 480 | 410 | 340 | 93 | 22 | 12 | 6 | 270 | 310 | 4 | M12 | 16 | 59 | 55 | 85 | 6 | 20.5 | 18 | 35 | 110 |
                                                | 63 | 526 | 456 | 400 | 92 | 22 | 16 | 8 | 316 | 360 | 5 | M12 | 18 | 69 | 65 | 81 | 6 | 20.5 | 18 | 35 | 155 |
                                                | 64 | 554 | 480 | 400 | 92 | 22 | 16 | 8 | 316 | 360 | 5 | M12 | 18 | 69 | 65 | 81 | 6 | 24.5 | 22 | 40 | 170 |
                                                | 74 | 585 | 511 | 430 | 114 | 22 | 18 | 8 | 345 | 390 | 5 | M16 | 22 | 85 | 80 | 96 | 6 | 24.5 | 22 | 40 | 230 |
                                                | 84 | 650 | 576 | 490 | 112 | 30 | 18 | 12 | 400 | 450 | 6 | M16 | 25 | 95 | 90 | 110 | 6 | 24.5 | 22 | 40 | 260 |
                                                | 85 | 684 | 588 | 490 | 112 | 30 | 18 | 12 | 400 | 450 | 6 | M16 | 25 | 95 | 90 | 110 | 8 | 33 | 30 | 55 | 280 |
                                                | 95 | 784 | 686 | 580 | 170 | 35 | 22 | 12 | 455 | 520 | 8 | M20 | 28 | 106 | 100 | 132 | 8 | 33 | 30 | 55 | 480 |
                                                | 106 | 863 | 754 | 650 | 182 | 40 | 22 | 12 | 520 | 590 | 10 | M24 | 28 | 116 | 110 | 142 | 10 | 38 | 35 | 62 | 690 |
                                                | 117 | 1108 | 983 | 880 | 210 | 50 | 38 | 12 | 680 | 800 | 10 | M30 | 32 | 137 | 130 | 202 | 12 | 43 | 40 | 65 | 1340 |
                                                | 128 | 1502 | 1350 | 1160 | 370 | 50 | 39 | 12 | 900 | 1020 | 10 | M42 | 45 | 190 | 180 | 330 | 14 | 48.5 | 45 | 70 |  |  |  |

                                            |  |

                                            | 單級電動機直聯型擺線針輪減速機額定輸入功率表 單位:KW  |

                                            |  |

                                            |

                                                | 型號  | 傳動比  |
                                                | 11 | 17 | 23 | 29 | 35 | 43 | 59 | 71 | 87 |
                                                | X2B10
 | 0.750.55
 | 0.55 | 0.370.25
 |
                                                | X3B11
 | 2.21.5
 | 1.51.1
 | 1.10.75
 | 0.55 |
                                                | X4B12
 | 43
 | 2.21.5
 | 1.51.1
 | 1.10.75
 | 0.75 |
                                                | X5B13
 | 7.55.5
 | 5.54
 | 43
 | 32.2
 | 2.21.5
 | 1.5 |
                                                | X6B14
 | 117.5
 | 7.55.5
 | 5.54
 | 43
 | 32.2
 | 2.2 |
                                                | X7 | 1511
 | 117.5
 | 7.55.5
 | 5.54
 | 4 |
                                                | X8B15
 | 18.515
 | 1511
 | 117.5
 | 7.55.5
 | 5.5 |
                                                | X9B16
 | 2218.5
 | 18.515
 | 1511
 | 11 |
                                                | X10B17
 | 37 | 3730
 | 3020
 | 2218.5
 | 18.515
 | 15 |
                                                | X11B18
 | 55 | 45 | 37 | 22 | 2218.5
 |
                                                | X12B19
 | 55 | 4537
 | 3722
 | 2218.5
 | 2218.5
 |
                                                | 輸出轉速rpm | 輸入1500rpm |
                                                | 136 | 88 | 65 | 51 | 42 | 34 | 25 | 21 | 17 |
                                                | 輸入1000rpm |
                                                | 91 | 59 | 43 | 34 | 29 | 23 | 17 | 14 | 11 |  |

                                            |  |

                                            | 注:輸入功率為18.5KW及以上時,請選用1000rpm的輸入轉速。 |

                                            |  |

                                            | 單級減速機輸出軸許用轉矩表  |

                                            |  |

                                            |

                                                | 機號  | X2B10
 | X3B11
 | X4B12
 | X5B13
 | X6B14
 | X7 | X8B15
 | X9B16
 | X10B17
 | X11B18
 | X12B19
 |
                                                | 輸出軸許用轉矩N·M |
                                                | 傳動比  | 輸入轉速1500rpm | 1000rpm |
                                                | 11 | 48.3 | 141.7 | 257.6 | 483 | 708.3 | 965.9 | 1787 | 2125.1 | 4346.8 | - | - |
                                                | 17 | 74.6 | 149.3 | 398.1 | 746.4 | 1094.7 | 1492.8 | 2761.8 | 3284.3 | 6717.9 | 8210.7 | 11196 |
                                                | 23 | 53.9 | 202.0 | 296.2 | 740.5 | 1481.8 | 1481.8 | 3736.5 | 3736.5 | 8079 | 11109 | 15148 |
                                                | 29 | 67.9 | 186.7 | 373.5 | 933.7 | 1867.4 | 1867.4 | 2546.5 | 4711.3 | 7639.9 | 14007 | 19100 |
                                                | 35 | 82 | 225.4 | 307.4 | 819.6 | 1536.7 | 2253.8 | 3673.4 | 5686.5 | 6761.8 | 12294 | 23051 |
                                                | 43 | 100.7 | 151.0 | 377.6 | 755.2 | 1384.5 | 1887.9 | 2768.9 | 3775.8 | 8307 | 15104 | 20768 |
                                                | 59 | 207.2 | 380 | 759.9 | 1381.5 | 1899.6 | 2590.4 | 2799.3 | 9585 | 15543 | 23315 |  |
                                                | 71 | 166.3 | 332.5 | 623.5 | 1246.9 | 1662.5 | 2286 | 4572 | 11534 | 13717 | 18705 |  |
                                                | 87 | 280.1 | 764 | 1120.5 | 2037.2 | 2801.2 | 7639.5 | 7640 | 16808 | 22920 |  |  |  |

                                            |  |

                                            | 直聯型減速機配置動力源代號  |

                                            |  |

                                            |

                                                | 配置動力源  | 代號  |
                                                | 普通電機  | D |
                                                | 防爆電機  | B |
                                                | 直流電機  | Z |
                                                | 調速電機  | T |
                                                | 制動電機  | N |  |

                                            |  |

                                            | 雙級電動機直聯型擺線針輪減速機額定輸入功率表 單位:KW  |

                                            |  |

                                            |

                                                | A機號  | 許用扭矩N·M | 傳動比  |
                                                | 121 | 187 | 289 | 391 | 473 | 595 | 731 | 841 | 1003 | 1225 | 1505 | 1849 | 2065 | 2537 | 3481 | 4189 | 5133 | 7569 |
                                                | 輸入轉速1500rpm |
                                                | XE42 BE120 | 540 | 0.750.55
 | 0.550.37
 | 0.37 | 0.25 | 0.25 | 0.25 | - | - | - | - | - | - | - | - | - | - | - | - |
                                                | XE53 BE131 | 1275 | 2.21.5
 | 1.10.75
 | 0.750.55
 | 0.750.55
 | 0.55 | - | - | - | - | - | - | - | - | - | - | - | - | - |
                                                | XE63 BE140 | 2255 | 2.2 | 2.21.5
 | 1.51.1
 | 1.10.75
 | 0.750.55
 | 0.750.55
 | 0.55 | 0.55 | - | - | - | - | - | - | - | - | - | - |
                                                | XE74 | 2650 | 43
 | 32.2
 | 2.21.5
 | 1.51.1
 | 1.10.75
 | 0.750.55
 | - | - | - | - | - | - | - | - | - | - |
                                                | XE85 BE153 | 4510 | 7.55.5
 | 5.54
 | 43
 | 32.2
 | 2.21.5
 | 2.21.5
 | 1.5 | 1.5 | 1.1 | - | - | - | - | - | - | - | - | - |
                                                | XE95 BE153 | 8820 | 7.5 | 7.55.5
 | 5.54
 | 5.54
 | 43
 | 32.2
 | 2.21.5
 | 1.5 | 1.5 | 1.1 | - | - | - | - | - | - | - | - |
                                                | XE106 BE174 | 11760 | 117.5
 | 117.5
 | 7.55.5
 | 5.54
 | 43
 | 32.2
 | 2.2 | 2.2 | 2.2 | - | - | - | - | - | - | - | - |  |
                                                | XE117 BE185 | 21560 | 15 | 15 | 117.5
 | 117.5
 | 7.55.5
 | 5.5 | 5.5 | - | - | - | - | - | - | - | - | - | - |  |
                                                | XE128 BE195 | 29400 | 18.5 | 15 | 11 | 117.5
 | 7.5 | 7.55.5
 | 5.5 | - | - | - | - | - | - | - | - | - |  |  |  |

                                            |  |

                                            | 配置Y系列電機時尺寸J表 單位:mm  |

                                            |  |

                                            |

                                                | 電機功率  | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 |
                                                | 電機數  | 四級 |
                                                | X2,B10 | 71 | 71 |  |  |  |  |  |  |  |  |  |
                                                | X3,B11 | 83 | 83 | 83 | 83 | 96 | 96 |  |  |  |  |  |
                                                | X4,B12 | 89 | 89 | 89 | 89 | 89 | 89 | 89 |  |  |  |  |
                                                | X5,B13 | 81 | 81 | 96 | 96 | 96 | 120 | 120 |  |  |  |  |
                                                | X6,B14 | 125 | 125 | 125 | 125 | 140 | 140 |  |  |  |  |  |
                                                | X7,X8,B15 | 80 | 100 | 100 | 130 | 130 |  |  |  |  |  |  |  |

                                            |  |

                                            |

                                                | 電機功率  | 15 | 18.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 |
                                                | 四級 | 六級 |  |  |  |  |  |  |
                                                | X7,X8,B15 | 130 | 130 | 135 | 135 | 135 | 162 | 162 |  |  |  |  |
                                                | X9,B16 | 105 | 135 | 130 | 130 | 130 | 233 |  |  |  |  |  |
                                                | X10,B17 | 130 | 130 | 233 | 233 | 233 | 255 |  |  |  |  |  |
                                                | X11,B18 | 203 | 203 | 255 | 255 | 255 |  |  |  |  |  |  |
                                                | X12,B19 | 215 | 215 |  |  |  |  |  |  |  |  |  |  |
