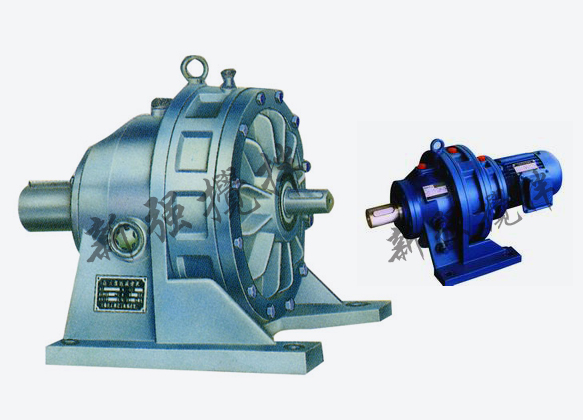

                                              1、擺線針輪減速機的使用范圍:擺線針輪減速機是依照少齒差行星傳動原理,擺線針齒嚙合實現減速機的一種機械,該機分臥式、立式、雙軸型和直聯型等裝配方式,是冶金、礦山、建筑、化工、紡織、輕工業等行業的設備。

   2、擺線針輪減速機的主要特點:a、減速比大、效率高:一級傳動減速比為9-87,雙級傳動減速比為121-7569,多級組合可達數萬,且針齒嚙合系套式滾動摩擦,嚙合表面無相對滑動,故一級減速效率達94%。
 b、運轉平穩、噪音低:在運轉中同時接觸的齒數較多,重合度大,運轉平穩,過載能力強,振動和噪音低,各種規格的機型噪音均在85dB(A)以下。
 c、使用可靠,壽命長:因主要零件是采用高碳合金鋼淬火處理(HRC58-62),再精磨而成,且擺線齒與針齒套合傳遞至針齒形成滾動摩擦時,摩擦系數小,使嚙合區無相對滑動,磨損小,所以經久耐用。
 d、結構緊湊,體積小:與同功率的其它減速機相比,重量體積小1/3以上,由于是行星傳動,輸入軸和輸出軸在同一軸線上,以獲得盡可能小的尺寸。

   3、擺線針輪減速機型號標定法: |

                                            |  |

                                            | 單級傳動: |

                                            |

                                                  |  |  | 電動機功率為0.55KW 減速比為23
 型號為10(X系列用相應X型號表示)

 配置Y系列電動機
 臥式安裝(立式安裝用L表示)。
 B系列擺線針輪減速機(X系列用X表示)
 |  |

                                            |  |

                                            | 雙級傳動 |

                                            |  |

                                            |

                                                  |  |  | 電動機功率為0.55KW 減速比為473
 型號為13號與11號組合(X系列用相應X型號表示)

 配置Y系列電動機
 雙級傳動
 臥式安裝(立式安裝用L表示)
 B系列擺線針輪減速機(X系列用X表示)
 |  |

                                            |  |

                                            | 注:型號表示法中字母D代表配置Y系列電動機   |

                                            |  |

                                            | 擺線針輪減速機型號對照表(承載能力) |


                                            |  |

                                            |

                                                | 減速機系列  | 型號對照  |
                                                | X系列  | X2 | X3 | X4 | X5 | X6 | X7 | X8 | X9 | X10 | X11 | X12 |
                                                | B系列各種型號  | B10 | B11 | B12 | B13 | B14 | B15 | B16 | B17 | B18 | B19 |  |
                                                | B0 | B1 | B2 | B3 | B4 | B5 | B6 | B7 | B8 | B9 |  |
                                                | B12 | B15 | B18 | B22 | B27 | B33 | B39 | B45 | B55 | B65 |  |
                                                | B120 | B150 | B180 | B220 | B270 | B330 | B390 | B450 | B550 | B650 |  |  |

                                            |  |

                                            | BW、BWD、XW、XWD型(單級)外形及安裝尺寸 |

                                            |  |

                                            |  |

                                            |

                                                | 機號  | 外型尺寸  | 安裝尺寸  | 軸端尺寸  | 重量  |
                                                | H | M | J | E | F | G | N | P | Q | R | S | B | C | D | L | b | c | d | Y | BLE | BLED(約)  |
                                                | BLE | BLED |  |

                                            |  |

                                            | BW、BWD10-19號   |

                                            |  |

                                            |

                                                | B10 | 214 | 165 | 190 | 附件
 | 39 | 10 | 11 | 4 | 140 | 160 | 3 | M8 | 8 | 33 | 30 | 35 | 5 | 17 | 15 | 22 | 15 | BL重
 量
 +
 電
 動
 機
 重
 量
 |
                                                | 11 | 263 | 194 | 230 | 61 | 12 | 11 | 6 | 170 | 200 | 4 | M8 | 10 | 38 | 35 | 46 | 6 | 20.5 | 18 | 35 | 22 |
                                                | 12 | 320 | 246 | 260 | 70 | 15 | 11 | 6 | 200 | 230 | 4 | M8 | 14 | 48.5 | 45 | 60 | 6 | 24.5 | 22 | 40 | 43 |
                                                | 13 | 39 | 294 | 340 | 80 | 20 | 13 | 6 | 270 | 310 | 5 | M12 | 16 | 59 | 55 | 74 | 8 | 33 | 30 | 55 | 79 |
                                                | 14 | 465 | 356 | 400 | 101 | 22 | 15 | 8 | 320 | 360 | 5 | M12 | 20 | 74.5 | 70 | 92 | 10 | 38 | 35 | 62 | 127 |
                                                | 15 | 544 | 431 | 490 | 120 | 30 | 18 | 12 | 400 | 450 | 5 | M16 | 25 | 95 | 90 | 113 | 14 | 48.5 | 45 | 70 | 200 |
                                                | 16 | 668 | 528 | 580 | 139 | 35 | 22 | 12 | 460 | 520 | 8 | M20 | 28 | 106 | 100 | 130 | 14 | 53.5 | 50 | 80 | 400 |
                                                | 17 | 791 | 594 | 650 | 182 | 40 | 22 | 12 | 520 | 590 | 10 | M24 | 28 | 116 | 110 | 142 | 16 | 59 | 55 | 90 | 620 |
                                                | 18 | 1065 | 814 | 880 | 210 | 50 | 38 | 12 | 680 | 800 | 10 | M30 | 32 | 137 | 130 | 202 | 20 | 74.5 | 70 | 120 | 1220 |
                                                | 19 | 1462 | 1151 | 1160 | 370 | 60 | 39 | 12 | 900 | 1020 | 10 | M42 | 45 | 190 | 180 | 330 | 25 | 95 | 90 | 150 | 2500 |  |

                                            |  |

                                            | XW、XWD2-12號  |

                                            |  |

                                            |

                                                | X2 | 209 | 159 | 180 | 附件
 | 42 | 12 | 12 | 6 | 130 | 160 | 3 | M8 | 8 | 28 | 25 | 34 | 5 | 17 | 15 | 22 | 15 | XL重
 量
 +
 電
 動
 機
 重
 量
 |
                                                | 3 | 263 | 194 | 230 | 51 | 15 | 12 | 6 | 170 | 200 | 4 | M8 | 10 | 38 | 35 | 46 | 6 | 20.5 | 18 | 35 | 30 |
                                                | 4 | 324 | 250 | 260 | 79 | 15 | 12 | 6 | 200 | 230 | 4 | M8 | 14 | 48.5 | 45 | 64 | 6 | 24.5 | 22 | 40 | 43 |
                                                | 5 | 427 | 331 | 340 | 93 | 20 | 12 | 6 | 270 | 310 | 4 | M12 | 16 | 59 | 55 | 85 | 8 | 33 | 30 | 55 | 88 |
                                                | 6 | 484 | 377 | 400 | 92 | 22 | 16 | 8 | 316 | 360 | 5 | M12 | 18 | 69 | 65 | 81 | 10 | 38 | 35 | 62 | 130 |
                                                | 7 | 514 | 406 | 430 | 114 | 22 | 18 | 8 | 345 | 390 | 5 | M16 | 22 | 85 | 80 | 96 | 12 | 43 | 40 | 65 | 195 |
                                                | 8 | 585 | 472 | 490 | 112 | 30 | 18 | 12 | 400 | 450 | 6 | M16 | 25 | 95 | 90 | 110 | 14 | 48.5 | 45 | 70 | 245 |
                                                | 9 | 723 | 571 | 580 | 170 | 35 | 22 | 12 | 455 | 520 | 8 | M20 | 28 | 106 | 100 | 132 | 14 | 53.5 | 50 | 80 | 395 |
                                                | 10 | 791 | 594 | 650 | 182 | 40 | 22 | 12 | 520 | 590 | 10 | M24 | 28 | 116 | 110 | 142 | 16 | 59 | 55 | 90 | 620 |
                                                | 11 | 1065 | 814 | 880 | 210 | 50 | 38 | 12 | 680 | 800 | 10 | M30 | 32 | 137 | 130 | 202 | 20 | 74.5 | 70 | 120 | 1220 |
                                                | 12 | 1462 | 1151 | 1160 | 370 | 60 | 39 | 12 | 900 | 1020 | 10 | M42 | 45 | 190 | 180 | 330 | 25 | 95 | 90 | 150 | 2500 |  |

                                            |  |
